Pourquoi la modélisation du terrain existant est redevenue un sujet central des projets
Qu’appelle-t-on données issues de relevé de masse ?
Pendant longtemps, le terrain existant a été traité comme un simple support du projet : un fond de plan, parfois approximatif, destiné à situer les ouvrages à venir.
Cette approche atteint aujourd’hui clairement ses limites.
Les projets contemporains – industriels, logistiques, énergétiques ou d’infrastructures – s’inscrivent sur des emprises de plus en plus vastes, souvent complexes, parfois multi-sites. Dans ce contexte, la compréhension fine du terrain existant conditionne directement :
- la faisabilité technique des projets,
- la cohérence des études entre disciplines,
- la maîtrise des coûts et des délais.
Parallèlement, les usages de la maquette numérique se sont étendus bien au-delà du bâtiment. Le BIM s’applique désormais à l’échelle du site, du foncier et du territoire. Le terrain n’est plus un simple décor : il devient une donnée structurante, au même titre que la structure, les réseaux ou les équipements techniques.
Or, réaliser un relevé topographique exhaustif sur de grandes surfaces, uniquement à partir de campagnes terrain traditionnelles, représente un coût important, des délais longs et une mobilisation lourde de moyens humains. Cette contrainte est particulièrement marquée dans les phases amont, là où les décisions doivent pourtant être prises rapidement.
C’est dans ce contexte que les données issues de relevés de masse à grande échelle, produites dans le cadre de programmes nationaux de cartographie 3D, prennent aujourd’hui toute leur valeur. Disponibles sur une part désormais majoritaire du territoire français, ces données offrent une nouvelle manière d’aborder la modélisation du terrain existant, en apportant un socle fiable, homogène et immédiatement mobilisable pour les projets d’envergure.
Qu’appelle-t-on données issues de relevé de masse ?
Les données issues de relevé de masse regroupent l’ensemble des informations géométriques et altimétriques acquises à grande échelle, sur de vastes portions de territoire, à l’aide de technologies de télédétection.
Contrairement aux relevés de terrain ponctuels, ces données ne sont pas produites pour un projet unique, mais dans le cadre de programmes structurants à vocation nationale ou régionale.

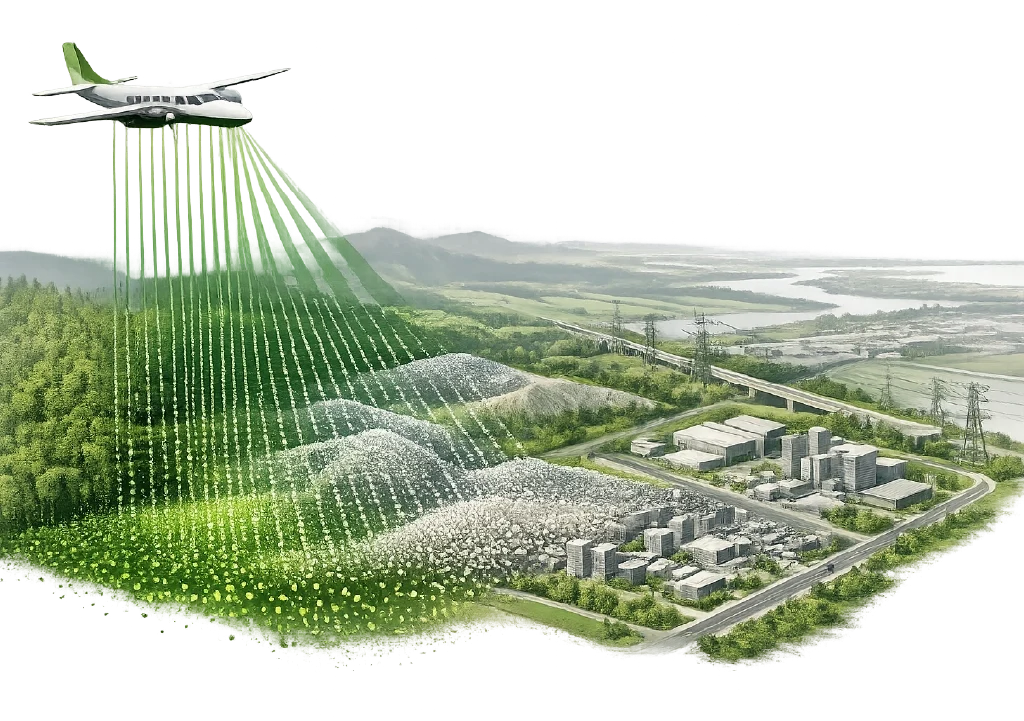

En France, ces relevés s’appuient notamment sur des campagnes de scanner LiDAR aéroporté, capables de mesurer précisément la topographie du sol, la végétation, les ouvrages et les infrastructures existantes. Les nuages de points issus de ces acquisitions sont ensuite traités, classifiés et transformés en plusieurs types de modèles numériques, aujourd’hui largement accessibles en données ouvertes.
Des modèles numériques adaptés à la modélisation du terrain existant

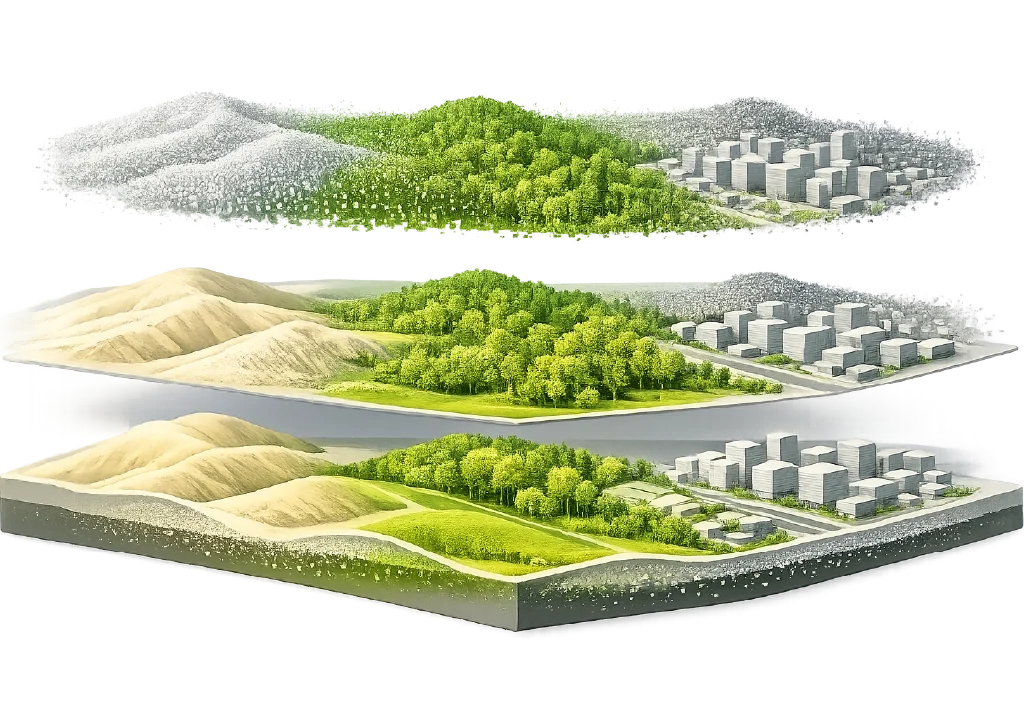

Les données de relevé de masse prennent plusieurs formes complémentaires, chacune répondant à des usages spécifiques :
– Modèle Numérique de Terrain (MNT)
Il représente le relief du sol nu, en excluant la végétation et les constructions. C’est la base de référence pour l’analyse altimétrique, les pentes, les talwegs, les plateformes ou encore les études VRD.
– Modèle Numérique de Surface (MNS).
Il intègre l’ensemble des éléments présents en surface : bâtiments, ouvrages, végétation, infrastructures. Il permet une lecture globale du site et de ses contraintes existantes.
– Nuages de points classifiés
Chaque point est qualifié selon sa nature (sol, bâti, végétation, eau, etc.), offrant une richesse d’information exploitable pour des traitements avancés et une conversion vers des surfaces ou des maillages structurés.
Ces modèles constituent une photographie tridimensionnelle cohérente du territoire, avec une précision désormais compatible avec les usages de l’ingénierie et de la maquette numérique IGN.
Une couverture territoriale devenue suffisamment mature pour les projets professionnels
L’un des atouts majeurs de ces données réside dans leur étendue géographique. Les programmes nationaux de cartographie 3D ont permis d’atteindre une couverture progressive du territoire français, avec un objectif clairement orienté vers une connaissance exhaustive et homogène du relief et du sursol.
Aujourd’hui, une part majoritaire du territoire est déjà couverte par ces modèles, permettant de disposer d’un socle de référence immédiatement mobilisable pour les projets situés hors zones sensibles ou à contraintes très spécifiques. Cette couverture continue ouvre la voie à une approche plus industrielle de la modélisation du terrain existant, en particulier pour les projets multi-sites ou de grande ampleur.
De la donnée brute à une donnée exploitable en BIM
Il est important de souligner que les données de relevé de masse, bien que riches, ne sont pas destinées à être utilisées telles quelles dans un environnement BIM. Leur valeur réside dans leur sélection, leur mise en cohérence et leur transformation vers des formats et des niveaux de lecture adaptés aux outils de conception.
C’est ce travail intermédiaire — entre référentiel territorial et maquette numérique de projet — qui permet d’utiliser ces données comme fondation fiable pour la modélisation du terrain existant, tout en garantissant la compatibilité avec les workflows BIM et les exigences des projets d’ingénierie.
Une base de données couvrant environ 80 % du territoire français : ce que cela implique concrètement
Lorsque l’on évoque une base de données couvrant environ 80 % du territoire français, il ne s’agit pas d’un argument théorique ou marketing, mais d’une réalité opérationnelle issue de plusieurs années de campagnes de cartographie 3D à grande échelle.
Les programmes nationaux de relevé LiDAR, menés progressivement sur l’ensemble du territoire, ont permis de constituer une couverture altimétrique dense et homogène, aujourd’hui suffisamment mature pour être intégrée dans des projets professionnels d’ingénierie, d’aménagement et de construction.
Cette couverture partielle mais majoritaire du territoire permet de disposer, pour un grand nombre de sites, d’une donnée existante immédiatement mobilisable, sans attendre une campagne de relevé terrain exhaustive.
Concrètement, cela signifie que pour de nombreux projets :
– le relief global du site est déjà connu,
– les grandes structures paysagères sont identifiées,
– les contraintes altimétriques majeures peuvent être analysées dès les phases amont.
Cette donnée devient alors un socle de référence sur lequel viennent se greffer, lorsque nécessaire, des relevés complémentaires ciblés (topographie fine, ouvrages spécifiques, zones sensibles).
Une donnée territoriale pensée comme un socle de référence
Une approche particulièrement adaptée aux projets d’envergure
L’intérêt de cette base de données apparaît de manière évidente sur les projets à grande emprise ou à forte répétitivité :
– sites industriels étendus,
– plateformes logistiques,
projets multi-sites,
– opérations d’aménagement ou d’infrastructure.
Dans ces contextes, la couverture territoriale permet de standardiser l’approche terrain, d’éviter les reconstitutions systématiques et de garantir une cohérence d’ensemble entre les différents lots et intervenants.
Plutôt que de considérer chaque site comme un cas isolé, la donnée de relevé de masse favorise une vision globale, continue et homogène du terrain existant.
Une base enrichie, pas une donnée brute
Il est essentiel de préciser que la valeur de cette couverture territoriale ne réside pas uniquement dans la donnée publique elle‑même, mais dans le travail d’enrichissement et de structuration réalisé en amont de la modélisation.
Dans la pratique, cette base de données sert de point de départ à un processus comprenant notamment :
– la sélection des zones pertinentes au regard de l’emprise projet,
– la mise en cohérence altimétrique avec les systèmes de coordonnées du projet,
– l’adaptation du niveau de détail aux usages BIM visés,
– la transformation vers des formats exploitables en maquette numérique.
C’est cette étape intermédiaire qui permet de passer d’une couverture territoriale générale à une donnée de référence réellement exploitable pour la modélisation du terrain existant.
Un changement de paradigme dans l’approche du terrain
Disposer d’une base couvrant une large partie du territoire modifie profondément la manière d’aborder les études de site. Le terrain n’est plus uniquement relevé parce qu’un projet existe ; il est déjà documenté, prêt à être mobilisé, analysé et intégré dans une démarche BIM structurée.
Cette évolution ouvre la voie à une approche plus industrielle, plus rationnelle et plus économique de la modélisation du terrain existant, en particulier pour les projets nécessitant des prises de décision rapides et cohérentes à grande échelle.
Modélisation du terrain existant : de la donnée de relevé de masse à la maquette numérique
Exploiter des données issues de relevé de masse ne consiste pas à les importer telles quelles dans un logiciel de conception. Entre la donnée territoriale brute et la maquette numérique du terrain existant, il existe une série d’étapes intermédiaires indispensables pour garantir la fiabilité, la cohérence et l’exploitabilité du modèle.
Cette transformation repose sur une chaîne de valeur structurée, qui permet d’adapter la donnée à l’échelle et aux objectifs du projet.
Lorsque certaines zones nécessitent un niveau de précision accru, ces données peuvent être complétées par des campagnes ciblées et adaptées au projet.
Sélection et extraction des données à l’échelle du projet
La première étape consiste à délimiter précisément l’emprise du projet au sein de la base territoriale existante.
Contrairement à un relevé terrain classique, cette approche permet de travailler immédiatement sur des surfaces étendues, tout en restant strictement focalisé sur le périmètre réellement utile.
Cette phase inclut :
– l’extraction ciblée des modèles (MNT, MNS, nuages de points),
– le découpage par zones fonctionnelles ou secteurs,
– la gestion des marges nécessaires aux études futures.
Dès ce stade, le terrain commence à être lu comme une entité projet, et non plus comme une donnée générique.
Mise en cohérence géométrique et altimétrique
Pour être exploitable dans un environnement BIM, le terrain doit être aligné avec les référentiels du projet.
Cette étape est essentielle pour garantir la compatibilité avec les autres données : bâtiments existants, réseaux, ouvrages projetés, levés complémentaires.
Elle comprend notamment :
– le contrôle du système de coordonnées,
– l’harmonisation altimétrique,
– la vérification des continuités et des ruptures de pente,
– l’identification des zones nécessitant un complément de relevé.
Cette phase constitue un verrou technique majeur : un terrain non cohérent en amont génère, à terme, des erreurs coûteuses lors des phases de conception ou de coordination.
Structuration du terrain en surfaces exploitables
Une fois la donnée fiabilisée, le travail porte sur sa transformation en géométries exploitables.
L’objectif n’est pas de conserver une quantité maximale d’informations, mais de produire un modèle adapté aux usages BIM visés.
Selon les besoins du projet, cela peut inclure :
– la génération de surfaces de terrain continues,
– la simplification ou l’affinage du niveau de détail,
– la hiérarchisation des zones (plateformes, talus, voiries, zones naturelles),
– la préparation du terrain pour l’intégration d’ouvrages ou d’infrastructures.
Le terrain devient alors un support de conception, et non plus une simple représentation.
Intégration dans la maquette numérique du site
La dernière étape consiste à intégrer le terrain structuré dans la maquette numérique globale du projet.
À ce stade, le terrain est pleinement compatible avec les outils BIM et s’inscrit dans une logique de coordination multi-disciplinaire.
Il peut :
– servir de base aux études VRD,
– accueillir les bâtiments et ouvrages projetés,
– être fédéré avec d’autres maquettes,
– évoluer au fil des phases du projet.
La maquette du terrain existant joue alors un rôle central : elle devient la référence commune autour de laquelle s’organisent les décisions techniques et les arbitrages de conception.
L’intégration du terrain structuré dans la maquette globale s’inscrit pleinement dans une démarche orientée coordination et prise de décision.
Une approche progressive et maîtrisée
Cette démarche permet d’éviter deux écueils fréquents :
– la sous‑exploitation de données pourtant disponibles,
– la sur‑modélisation inutile dès les phases amont.
En s’appuyant sur les données de relevé de masse, puis en les enrichissant de manière ciblée, il devient possible d’adopter une approche progressive, économiquement rationnelle et parfaitement adaptée aux projets d’envergure.
Un levier économique majeur pour les projets d’envergure
Au-delà des aspects techniques, l’exploitation des données issues de relevé de masse à grande échelle transforme profondément l’économie globale des projets.
Lorsqu’elle est intégrée dès les phases amont, la modélisation du terrain existant devient un outil de pilotage, et non plus un simple livrable.
Réduction significative des coûts de relevé terrain
Sur des projets à forte emprise, le coût d’un relevé topographique exhaustif réalisé uniquement sur site peut rapidement devenir un facteur limitant, tant en budget qu’en délais.
Le recours à une base de données territoriale existante permet de :
– limiter les campagnes terrain aux zones réellement critiques,
– éviter les relevés redondants sur de grandes surfaces,
– concentrer les moyens humains et techniques là où la précision maximale est indispensable.
Le relevé de masse ne remplace pas le terrain, mais il réduit drastiquement son périmètre, ce qui se traduit directement par une optimisation budgétaire.
Meilleure maîtrise des risques techniques et financiers
Les écarts entre le terrain réel et sa représentation sont l’une des principales sources de dérive en phase de conception.
En s’appuyant sur un socle de données cohérent et homogène, les projets bénéficient d’une lecture fiable du contexte existant.
Cette fiabilité permet notamment de :
– limiter les ajustements tardifs,
– sécuriser les interfaces entre lots,
– réduire les aléas liés aux hypothèses approximatives sur le terrain.
À l’échelle d’un projet d’envergure, ces gains se traduisent par une réduction mesurable des risques techniques et financiers.
Cohérence et continuité sur les projets multi-sites
Pour les opérations déployées sur plusieurs sites ou sur de grandes zones continues, l’utilisation d’une même base de référence terrain constitue un avantage déterminant.
Elle permet :
– d’unifier les méthodes de travail,
– d’assurer une cohérence entre les différentes maquettes,
– de faciliter la comparaison et la mutualisation des études.
Le terrain existant n’est plus traité comme une succession de cas particuliers, mais comme un système continu, cohérent à l’échelle du projet global.
Une approche compatible avec une logique BIM à long terme
En intégrant le terrain existant dans la logique BIM dès l’origine, les données produites ne sont pas consommées uniquement pour une phase donnée.
Elles peuvent être :
– enrichies au fil du projet,
– réutilisées pour des extensions ou des évolutions futures,
– conservées comme base d’un jumeau numérique de site.
Cette pérennité de la donnée participe pleinement à la rentabilité globale de l’investissement initial.
Limites, points de vigilance et rôle de l’expertise
Si les données issues de relevé de masse offrent un potentiel considérable pour la modélisation du terrain existant, leur utilisation ne peut être ni automatique ni décontextualisée. Comme toute donnée à large échelle, elles nécessitent une lecture critique et une adaptation au projet.
Une précision à replacer dans le contexte du projet
Les modèles territoriaux sont conçus pour couvrir de vastes surfaces de manière homogène.
Ils sont parfaitement adaptés :
– aux études de site,
– à la compréhension du relief,
– aux phases amont et aux analyses globales.
En revanche, certains usages nécessitent un niveau de précision plus fin, notamment :
– les interfaces bâtiment / terrain,
– les zones d’ouvrages complexes,
– les secteurs soumis à de fortes contraintes réglementaires.
Dans ces cas, les données de relevé de masse doivent être complétées par des relevés ciblés, réalisés spécifiquement pour le projet.
Des zones nécessitant une attention particulière
Certaines configurations demandent une analyse renforcée :
– zones fortement boisées ou végétalisées,
– terrains récemment modifiés,
– emprises industrielles en constante évolution,
– secteurs à superposition d’ouvrages et de réseaux.
L’identification de ces zones est une étape clé du processus. Elle permet d’anticiper les compléments nécessaires et d’éviter des hypothèses erronées lors des phases de conception.
Éviter la sur‑modélisation comme la sous‑exploitation
Un autre point de vigilance concerne le niveau de détail du terrain modélisé.
Deux écueils sont fréquentes :
– conserver une donnée trop brute, peu exploitable en BIM,
– produire un modèle excessivement détaillé, coûteux et inutilement lourd.
La valeur ajoutée réside dans la juste adéquation entre la donnée et l’usage : un terrain pensé pour la décision n’a pas vocation à être modélisé comme un ouvrage d’exécution.
L’expertise comme facteur déterminant
Enfin, il est essentiel de rappeler que la donnée, aussi riche soit-elle, ne constitue jamais une fin en soi.
La qualité d’une maquette de terrain dépend avant tout de :
– la compréhension du contexte projet,
– la maîtrise des référentiels,
– l’expérience des usages BIM,
– la capacité à dialoguer avec l’ensemble des acteurs.
C’est cette expertise qui permet de transformer une donnée territoriale existante en outil fiable, cohérent et réellement opérationnel.
En conclusion – Le terrain existant comme fondation des projets BIM à grande échelle
La disponibilité croissante de données issues de relevés de masse transforme en profondeur la manière d’aborder le terrain existant.
Loin d’un simple fond topographique, le terrain devient aujourd’hui une donnée stratégique, intégrée très en amont dans les processus de conception.
En s’appuyant sur une base de données couvrant une large partie du territoire français, il est désormais possible de :
– structurer rapidement les études de site,
– fiabiliser les hypothèses de conception,
– réduire les coûts et les délais,
– garantir une cohérence globale à l’échelle de projets complexes ou multi-sites.
Cette approche ne vise pas à remplacer le terrain, mais à en optimiser la lecture et l’exploitation, en réservant les interventions lourdes aux zones où elles sont réellement nécessaires.
À l’échelle des projets BIM d’envergure, la modélisation du terrain existant fondée sur des données territoriales enrichies constitue ainsi un levier technique, économique et décisionnel majeur, ouvrant la voie à des démarches plus rationnelles, évolutives et durables.
Cette approche s’inscrit plus largement dans une logique visant à fiabiliser les données, réduire les risques et optimiser l’économie globale des projets.
